فرزهای فرم الماس، که به عنوان فرزهای فرم انگشتی نیز شناخته می شوند، جزء ضروری ار ابزارآلات تراشکاری در صنایع مختلف محسوب می‌شوند. این ابزارهای پرسرعت به دلیل دوام و تطبیق‌پذیری بالای خود، گزینه‌ای مطلوب برای کارهایی هستند که نیازمند دقت و کارایی بالا می‌باشند. در سال های اخیر، پیشرفت‌های تکنولوژیکی، عملکرد و کاربرد فرزهای فرم را به طور قابل توجهی بهبود بخشیده و اهمیت آن‌ها را در بخش‌های مختلف بیشتر تقویت کرده است.

تعریف و مشخصات کلی فرزهای فرم

فرزهای فرم الماس، ابزارهای تراشکاری ساخته شده از تنگستن کاربید هستند؛  این ماده به سختی بالا و مقاومت در برابر سایش شناخته می‌شود. این فرزها در اشکال و اندازه‌های مختلفی ارائه می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. رایج‌ترین شکل‌ها شامل فرزهای استوانه‌ای، کروی‌شکل، بیضی، درخت‌شکل و نوک‌تیز می‌باشند. این ابزارها برای تراشکاری، شکل‌ دهی، سنگ ‌زنی و حذف لبه‌های تیز یا مواد اضافی (براده‌زدایی) از زیرلایه‌های مختلف از جمله فلزات، پلاستیک‌ها و چوب استفاده می‌شوند.

تنگستن کاربید حدود سه برابر سخت ‌تر از فولاد است و قابلیت تحمل دماهای بالا را دارد. این مشخصات آن را برای عملیات‌های طولانی ‌مدت و پرسرعت ایده‌آل می‌سازد.

فرآیند تولید فرز فرم های الماس

فرآیند تولید فرزهای فرم الماس، شامل مراحل متعددی است که هر کدام عملکرد بالا و طول عمر طولانی ابزار را تضمین می‌کند. این فرآیند با انتخاب مواد اولیه با کیفیت بالا، عمدتاً پودر تنگستن کارباید آغاز می‌شود. این پودر با چسبنده‌ای معمولاً کبالت، مخلوط می‌شود تا استحکام آن افزایش یابد. سپس این مخلوط به شکل مطلوب فشرده شده و در دماهای بالا پرداخت شده  تا ابزاری جامد و با دوام تشکیل دهد.

تکنیک‌های تولید پیشرفته مانند ماشین‌ کاری CNC برای دستیابی به اشکال دقیق و یکنواخت به کار گرفته می‌شود. ارزیابی مواد خام مرحله بسیار مهمی در این فرآیند محسوب می‌شود، زیرا عناصر مختلفی با تنگستن ترکیب می‌شوند تا استحکام را افزایش دهند. تمام مواد خام باید الزامات کیفی خاصی را برآورده کنند. افزودنی‌های رایج شامل کبالت است که چقرمگی را افزایش می‌دهد، و کربن که به تشکیل کارباید کمک می‌کند.

اشکال و کاربردهای فرزهای فرم الماس

بخش اول: اشکال، انواع و هندسه فرزهای فررم الماس

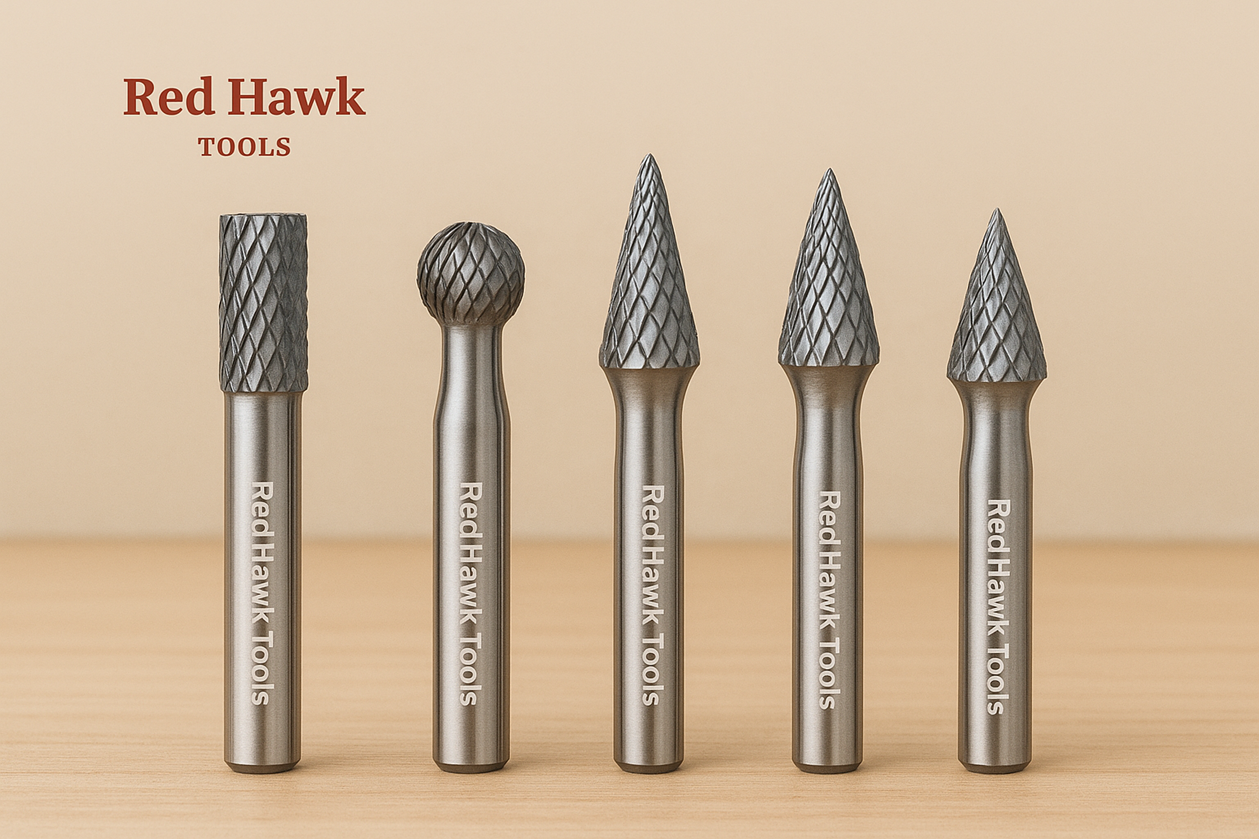

فرزهای کاربیدی در اشکال و هندسه‌های متنوعی تولید می‌شوند که هر کدام برای عملیات‌های خاصی طراحی شده‌اند. شکل و هندسه هر فرز تأثیر مستقیمی بر نوع تراش، کیفیت سطح و کارایی عملیات دارد. اشکال اصلی فرزهای کاربیدی شامل:

استوانه‌ای

1. سر گرد (کروی)
2. بیضی
3. مخروطی
4.  کاجی
5.  شعله‌ای
6.  نوک ‌تیز
7.  ترکیبی

 می‌باشند.

• فرزهای فرم استوانه‌ای که به عنوان فرزهای انتهای صاف نیز شناخته می‌شوند، دارای سطح انتهایی مسطح و دیواره‌های عمودی هستند. این هندسه، امکان تماس یکنواخت با سطح قطعه کار را فراهم می‌کند و برای عملیات‌های فرزکاری سطح، کانتورکردن و ایجاد شیارهای عمودی مناسب است. قطر سر این فرزها از ۱/۸ اینچ تا ۱ اینچ متغیر است و دارای لبه‌های تراش تیز برای حذف دقیق مواد هستند.
• فرزهای فرم سرگرد، دارای سر کاملاً گرد هستند که امکان حرکت در تمام جهات و دسترسی به نواحی سخت ‌الوصول را فراهم می‌کند. هندسه کروی این فرزها برای کارهای حکاکی دقیق، شکل ‌دهی سطوح منحنی و ایجاد انتقال نرم بین سطوح مختلف ایده‌ آل است. قطر کره از ۳/۳۲ اینچ تا ۱/۲ اینچ در دسترس است و زاویه تیزی لبه‌های برش برای کاهش مقاومت برش بهینه ‌سازی شده است.
• فرزهای فرم بیضوی ترکیبی از هندسه استوانه‌ای و کروی هستند که دارای سر گردشده و بدنه استوانه ‌ای می‌باشند. این طراحی ترکیبی امکان فرزکاری سطوح صاف و همچنین گرد کردن لبه‌ها و گوشه‌ها را فراهم می‌کند. نسبت طول به عرض در فرزهای بیضی معمولاً ۲:۱ تا ۳:۱ است که تعادل مناسبی بین پایداری و انعطاف‌پذیری ایجاد می‌کند.
• فرزهای فرم مخروطی دارای شکل مخروط با زاویه راس متغیر از ۶۰ تا ۹۰ درجه هستند. این هندسه برای ایجاد شیب‌ها، زاویه‌ها و برش‌های مخروطی مناسب است. لبه تیز مخروط امکان دسترسی به گوشه‌های تنگ و انجام کارهای جزئی را فراهم می‌کند. ضخامت قاعده مخروط تأثیر مستقیمی بر استحکام و قابلیت برداشت مواد دارد.
• فرزهای فرم کاجی که شکل مخصوص درخت کریسمس دارند، با قطر حداکثر در وسط و کاهش قطر به سمت دو انتها طراحی شده‌اند. این هندسه منحصربه ‌فرد امکان سنگ ‌زنی در فضاهای محدود و ایجاد شکل‌های پیچیده را فراهم می‌کند. زاویه شیب معمولاً ۳۰ تا ۴۵ درجه است که تعادل مناسب بین دسترسی و استحکام ایجاد می‌کند.
• فرزهای فرم شعله‌ای دارای شکل مشابه شعله شمع با قاعده پهن و انتهای تیز هستند. این هندسه برای کارهای حکاکی، شکل‌دهی پیچیده و ایجاد جزئیات ظریف مناسب است. نسبت قطر قاعده به طول معمولاً ۱:۳ تا ۱:۴ است که امکان کنترل دقیق و پایداری مناسب را فراهم می‌کند.
• فرزهای فرم نوک ‌تیز دارای سر مخروطی با زاویه راس کم (معمولاً ۳۰ تا ۶۰ درجه) هستند که برای کارهای بسیار دقیق و جزئی طراحی شده‌اند. این هندسه امکان حکاکی خطوط ظریف، ایجاد جزئیات کوچک و دسترسی به کوچک‌ترین فضاها را فراهم می‌کند. طول نوک و زاویه آن تعیین ‌کننده عمق نفوذ و دقت کار است.

بخش دوم: کاربردهای اختصاصی هر شکل در صنایع مختلف

• فرزهای فرم استوانه‌ای در صنعت فلزکاری برای فرزکاری سطوح مسطح، ایجاد شیارهای دقیق و پاک ‌سازی جوش‌ها استفاده می‌شوند. در صنعت قالب‌سازی، این فرزها برای تراشکاری دقیق سطوح قالب، ایجاد سطوح صاف برای مهر و موم و آماده‌سازی سطوح برای عملیات‌های بعدی کاربرد دارند. در تعمیر خودرو، فرزهای استوانه‌ای برای پاک ‌سازی سطوح موتور، حذف زنگ از قطعات فلزی و آماده‌سازی سطوح برای رنگ ‌آمیزی مورد استفاده قرار می‌گیرند.
• فرزهای فرم کروی در صنعت هوافضا برای شکل ‌دهی اجزای پیچیده هواپیما، حکاکی کانال‌های سیستم سوخت و ایجاد انحناهای دقیق در قطعات آلومینیومی کاربرد گسترده دارند. در دندانپزشکی، این فرزها برای شکل‌دهی کامپوزیت‌ها، آماده‌سازی حفره‌های دندان و ایجاد انحناهای طبیعی در ترمیم‌های زیبایی استفاده می‌شوند. صنعت جواهرسازی از فرزهای کروی برای حکاکی طرح‌های منحنی، شکل‌دهی فلزات و ایجاد بافت‌های خاص روی سطح طلا و نقره بهره می‌برد.
• فرزهای فرم بیضوی در صنعت نجاری برای گرد کردن لبه‌های میز و صندلی، ایجاد انتقال نرم بین سطوح مختلف و شکل‌دهی قطعات منحنی استفاده می‌شوند. در ساخت ابزارآلات، این فرزها برای تولید دسته‌های ارگونومیک، شکل‌دهی سطوح گرفتنی و ایجاد انحناهای مناسب دست کاربرد دارند. صنعت پلاستیک از فرزهای فرم بیضی برای تراش قالب‌های تزریق، ایجاد انحناهای نرم در محصولات پلاستیکی و پرداخت سطوح منحنی استفاده می‌کند.
• فرزهای فرم مخروطی در صنعت برق برای ایجاد سوراخ‌های مخروطی در تابلوهای برق، آماده‌سازی اتصالات کابل و شکل ‌دهی عایق‌ها کاربرد دارند. در تولید لوله و اتصالات، این فرزها برای ایجاد زاویه‌های مناسب جهت اتصال، تراش نخ داخلی و آماده‌سازی لبه‌ها برای جوشکاری مورد استفاده قرار می‌گیرند. صنعت شیشه ‌سازی از فرزهای مخروطی برای حکاکی طرح‌های هندسی، ایجاد فاز روی لبه‌های شیشه و شکل‌ دهی ظروف شیشه‌ای استفاده می‌کند.
• فرزهای فرم کاجی، در تعمیر موتورهای خودرو برای پاک‌ سازی پورت‌های موتور، حذف کربن از داخل سیلندرها و تمیزکاری کانال‌های روغن کاربرد ویژه دارند. در صنعت لوله‌کشی، این فرزها برای تمیزکاری داخل لوله‌ها، حذف پوسته‌های کلسیم و آماده‌سازی سطوح داخلی برای پوشش‌ دهی استفاده می‌شوند. صنعت ریخته‌گری از فرزهای فرم کاجی برای پاک‌سازی قالب‌ها، حذف مواد اضافی از قطعات ریخته‌شده و آماده‌سازی سطوح برای ماشین‌کاری بهره می‌برد.
• فرزهای فرم شعله‌ای در صنعت مجسمه‌سازی برای حکاکی جزئیات چهره، ایجاد بافت‌های طبیعی روی سطح سنگ و شکل‌دهی اجزای ظریف مجسمه‌ها کاربرد دارند. در تولید ابزار دقیق، این فرزها برای ایجاد شیارهای ظریف، حکاکی مقیاس‌ها و شکل ‌دهی قطعات کوچک مورد استفاده قرار می‌گیرند. صنعت ساعت‌سازی از فرزهای شعله‌ای برای حکاکی اعداد روی صفحه ساعت، شکل ‌دهی عقربه‌ها و ایجاد جزئیات تزئینی استفاده می‌کند.
• فرزهای فرم نوک‌ تیز در صنعت الکترونیک برای حکاکی نام و مشخصات روی قطعات، ایجاد کانال‌های ظریف برای سیم‌کشی و آماده‌سازی نقاط اتصال کاربرد دارند. در حکاکی صنعتی، این فرزها برای نوشتن متن‌های ظریف، ایجاد کدهای شناسایی و حکاکی لوگو روی فلزات استفاده می‌شوند. صنعت پزشکی از فرزهای نوک ‌تیز برای حکاکی اطلاعات روی ابزارهای جراحی، ایجاد علامت‌گذاری روی ایمپلنت‌ها و شکل‌ دهی قطعات بسیار کوچک و دقیق استفاده می‌کند.

هر یک از این اشکال مختلف فرزهای الماس با توجه به هندسه خاص خود، کاربردهای منحصربه‌فردی در صنایع مختلف دارند و انتخاب نوع مناسب فرز بر اساس نوع مواد، دقت مورد نیاز و نوع عملیات تعیین می‌شود.

تکنولوژی‌های نوین در فرزهای فرم الماس

در سال های اخیر، چندین تکنولوژی پیشرفته ظهور کرده‌اند که عملکرد و کاربردهای فرزهای الماس را بهبود بخشیده‌اند. یکی از پیشرفت‌های مهم، توسعه روکش های جدیدی است که عمر ابزار و کارایی آن را افزایش می‌دهد. پوشش‌هایی مانند تیتانیوم نیترید (TiN) و کربن شبه الماس (DLC) اصطکاک و تولید حرارت را کاهش می‌دهند و به فرزها امکان عملکرد بهتر در شرایط پرسرعت را می‌دهند.

پیشرفت قابل توجه دیگر، معرفی فرزهای الماس با عملکرد بالا است که برای مواد خاص طراحی شده‌اند. این فرزهای تخصصی دارای هندسه‌ها و لبه‌های برشی بهینه ‌شده هستند که مطابق با خواص منحصر به فرد مواد مختلف طراحی شده‌اند و برش‌های تمیزتر و عمر ابزار طولانی‌تر را تضمین می‌کنند. تکنیک‌های تولید ترکیبی که ماشین‌کاری سنتی را با تکنیک‌های تولید افزایشی ترکیب می‌کند، انعطاف‌پذیری و کارایی بیشتری در تولید فرزهای الماس با طراحی‌های پیچیده و مشخصات عملکردی برتر ارائه می‌دهد.

انواع فرزهای الماس بر اساس نوع برش

بسته به نوع تراشکاری، سه نوع فرز الماس وجود دارد که بر اساس سختی و دوام مواد مختلف مورد استفاده قرار می‌گیرند.

فرز فرم تک شیار یا آلومینیومی

فرزهای فرم آلومینیومی یا تک ‌شیار دارای شیار مارپیچی راست ‌برش هستند. این فرزها نرخ حذف سریع مواد را دارند و می‌توانند تراشکاری هایی بدون انسداد انجام دهند که عمدتاً در آلومینیوم رخ می‌دهد. فرزهای فرم تک شیار برای تراش فلزات آهنی مختلف مانند فولاد، برنج، مس، آهن آهنگری و آلومینیوم استفاده می‌شوند. با این حال، آن‌ها پرداخت ظریف و نرمی مانند فرزهای فرم  دو شیار ارائه نمی‌دهند. این فرزها برای برش آلومینیوم، پلاستیک، لاستیک سخت، آلیاژهای روی و منیزیم استفاده می‌شوند.

فرز فرم دوشیار

برش فرم دو شیار، دارای برش‌های راست و چپ برای تیزکردن و پرداخت بهتر است. فرزهای فرم دو شیار، همچنین به عنوان فرزهای متقابل شناخته می‌شوند زیرا دارای ۲ شیار هستند که روی هم برش خورده‌اند. فرزهای فرم الماس دو شیار، پرداخت ظریف ‌تر و نرم‌تری نسبت به فرزهای فرم الماس تک شیار ارائه می‌دهند. از آنجایی که هر فرز فرم ئو شیاری، دارای سر متقابل است، آن‌ها برای تراش مواد با چگالی کم مانند چوب، پلاستیک و آلومینیوم مناسب‌تر هستند. این فرزها برای برش مس، فایبرگلاس، چدن، پلاستیک، لاستیک سخت، آلیاژهای آهن، فولاد ضد زنگ، نیکل و تیتانیوم استفاده می‌شوند.

فرز فرم استاندارد

فرز فرم استاندارد دارای ساختار شیاردار یا برش سنتی است که برای حذف ظریف مواد و کاربردهای عمومی استفاده می‌شود. فرز فرم استاندارد، به طور گسترده برای براده ‌زدایی اولیه و حذف مواد اضافی یا ظریف استفاده می‌شوند. این فرزهای الماس، براده های طولانی تولید می‌کنند در حالی که مواد اضافی از فولاد، چدن، فولاد ضد زنگ، برنز و مس حذف می‌کنند. این فرزها برای برش آلومینیوم، چدن، پلاستیک، لاستیک سخت، فولاد ضد زنگ، نیکل و تیتانیوم استفاده می‌شوند.

بازار جهانی و روندهای ۲۰۲۴

بازار جهانی فرزهای فرم، رشد قابل توجهی را تجربه می‌کند که ناشی از تقاضای فزاینده برای ابزارهای تراش با عملکرد بالا در صنایع مختلف است. بر اساس تحقیقات بازار، اندازه بازار فرزهای الماس پیش‌بینی می‌شود که در چند سال آینده با نرخ رشد مرکب سالانه ۶.۵ درصد رشد کند. این رشد به پیشرفت‌های تکنولوژیکی، افزایش فعالیت‌های تولید و گسترش بخش‌های خودرو و هوافضا نسبت داده می‌شود.

روندهای بازار در ۲۰۲۴ ترجیح فزاینده‌ای برای ابزارهای تراش با عملکرد بالا و بادوام را نشان می‌دهد. پذیرش فزاینده فرزهای الماس در صنایع نوظهور مانند تولید دستگاه‌های انرژی تجدیدپذیر و پزشکی، فرصت‌های رشد جدیدی را ارائه می‌دهد. علاوه بر این، تأکید بر پایداری و شیوه‌های تولید سازگار با محیط زیست، تقاضا برای فرزهای الماس را که حذف مؤثر مواد با حداقل ضایعات ارائه می‌دهند، افزایش می‌دهد.

پایداری و تأثیر زیست‌محیطی

پایداری در فرآیندهای تولید اهمیت فزاینده‌ای دارد. شرکت‌ها، شیوه‌های سازگار با محیط زیست را برای کاهش تأثیر زیست‌محیطی تولید فرز الماس اتخاذ نموده اند. این امر، شامل استفاده از مواد بازیافتی، کاهش مصرف انرژی و پیاده‌ سازی سیستم‌های مدیریت ضایعات است. علاوه بر این، توسعه فرزهای فرم الماس با عمر طولانی ‌تر و کارآمدتر با کاهش فرکانس تعویض ابزار و ضایعات، به پایداری کمک می‌کند.

نتیجه‌گیری

فرزهای فرم الماس، در سال های اخیر، به عنوان ابزارهای پیشرفته‌ای شناخته می‌شوند که کارایی و دقت را در چشم‌انداز صنعتی امروز به پیش می‌برند. با پذیرش تکنولوژی‌های جدید و شیوه‌های پایدار، این صنعت نه تنها عملکرد فرزهای فرم الماس را بهبود می‌بخشد، بلکه به تولید کارآمدتر و سازگار با محیط زیست نیز کمک می‌کند. آینده فرزهای الماس امیدوارکننده است و احتمالات بی‌پایانی برای نوآوری و کاربرد در دنیای صنعتی در حال تکامل، ارائه می‌دهد.

منابع:

1. Eagle Super Abrasives. (2024, May 22). “Carbide Burrs Explained: The State of the Tech in 2024.” Retrieved from https://info.eaglesuperabrasives.com/blog/carbide-burrs-explained-the-state-of-the-tech-in-2024
2. Benchmark Abrasives. (2022, July 13). “Applications of Carbide Burs by Their Types and Recommended Speeds.” Retrieved from https://benchmarkabrasives.com/blogs/grinding-deburring-finishing/applications-of-carbide-burs-by-their-types-and-recommended-speeds
3. Kone Tool. (2023, October 16). “What Are Carbide Burr Shapes?” Retrieved from https://www.konetool.com/what-are-carbide-burr-shapes/
4. Empire Abrasives. “The Different Types of Tungsten Carbide Burrs and Their Applications.” Retrieved from https://www.empireabrasives.com/blog/the-different-types-of-tungsten-carbide-burrs-and-their-applications/
5. FindBuyTool. (2024, November 3). “Types of Carbide Burrs and Their Shapes.” Retrieved from https://www.findbuytool.com/blogs/university/types-of-carbide-burrs-and-their-shapes
6. Miller Carbide. “All About Tungsten Carbide Burrs: Manufacturing, Applications, and More.” Retrieved from https://www.millercarbide.com/all-about-tungsten-carbide-burrs-manufacturing-applications-and-more/
7. Kone Tool. (2023, March 13). “Carbide Burr Uses And Facts You Should Know.” Retrieved from https://www.konetool.com/carbide-burr-uses-and-facts-you-should-know/
8. Hebei Shubing. (2024, August 18). “The Ultimate Guide to Carbide Burr Sets: Applications, Benefits, and Best Practices.” Retrieved from https://www.soobill.com/news/ultimate-guide-carbide-burr-sets-applications-benefits/
