در صنعت تراشکاری، انتخاب ابزار مناسب برای هر عملیات، از اهمیت بالایی برخوردار است. دو نوع مته فرز انگشتی مهم که در عملیات مختلف مورد استفاده قرار می‌گیرند، مته فرز انگشتی‌های سرگرد و شعاع گوشه هستند. درک تفاوت‌ها، هندسه، و کاربردهای این ابزارها برای بهینه سازی فرآیند ماشینکاری ضروری است.

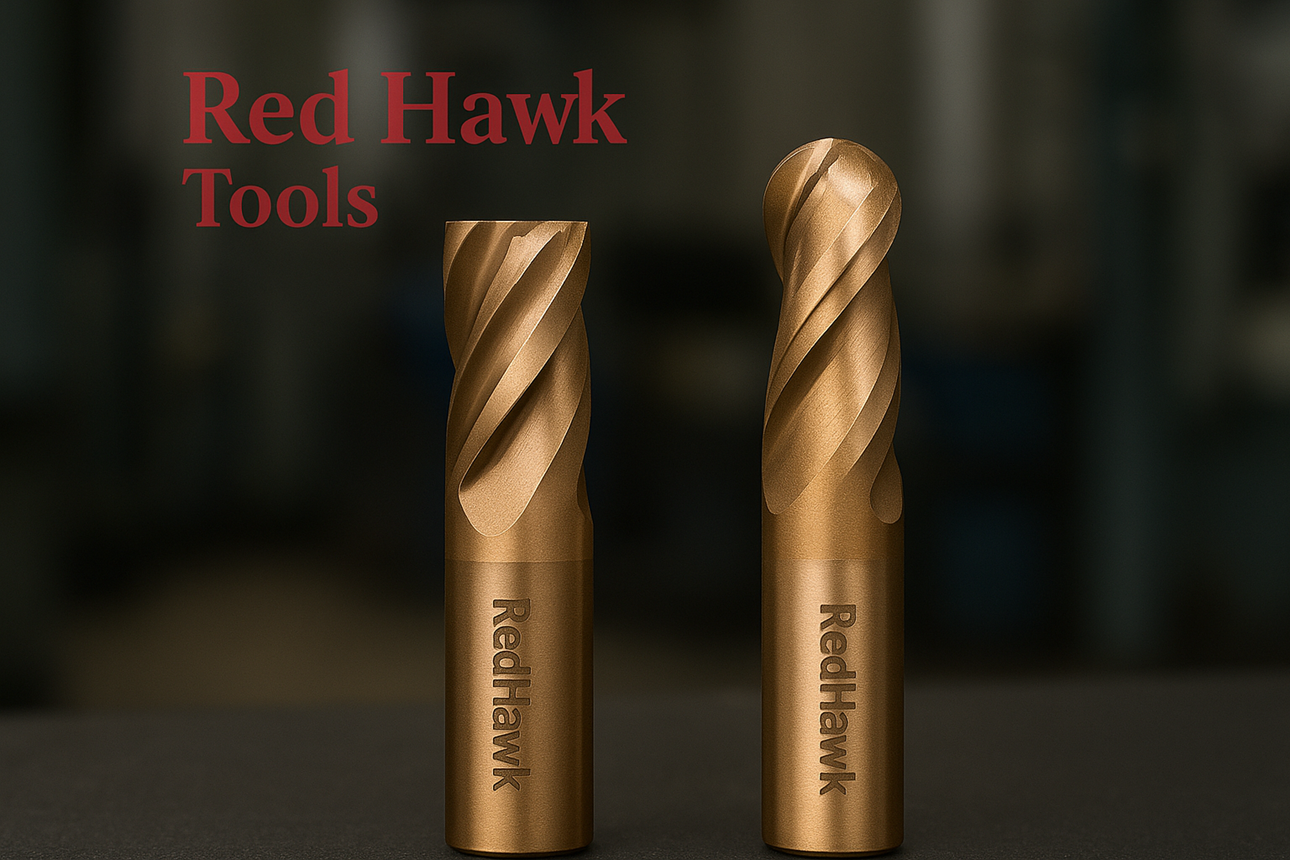

مته فرز انگشتی سرگرد
تعریف و هندسه
مته فرز انگشتی‌های سرگرد، ابزاریست که در انتهای آنها یک شعاع کامل (نیم‌کره) تشکیل شده است. این شعاع، برابر با نصف قطر مته فرز انگشتی است و هیچ لبه مستقیم (گوشه تیز) در پروفیل آن وجود ندارد. این ویژگی، باعث ایجاد یک انتهای کروی شکل می‌شود که در مرکز مته فرز انگشتی قرار دارد.
ویژگی‌های هندسی:
- شعاع انتهایی = نصف قطر مته فرز انگشتی
- عدم وجود لبه های تیز در انتها
- پروفیل کروی کامل
- توزیع یکنواخت نیروهای برش
کاربردهای اصلی
- ماشینکاری سطوح منحنی
مته فرز انگشتی‌های سرگرد برای ماشینکاری انواع سطوح منحنی و شیارهای قوسی شکل، بهترین عملکرد را دارند. این ابزارها به ویژه در موارد زیر کاربرد دارند:
- تولید سطوح سه بعدی پیچیده
- ایجاد فرم‌های آئرودینامیک
- ماشینکاری قالب‌ها و ماتریس‌ها
- عملیات نیمه پرداخت و یا پرداخت نهایی
این ابزارها در عملیات پرداخت، بسیار موثر هستند و امکان ایجاد سطوح صاف و صیقلی با کیفیت بالا را فراهم می‌کنند.
- کاربردهای تخصصی
- حکاکی در قطرهای کوچک
- ایجاد شیارها با شعاع کامل
- ماشینکاری کانتور و پروفیل
مته فرز انگشتی شعاع گوشه (کرنر ردیوس)
تعریف و هندسه
مته فرز انگشتی شعاع گوشه، که همچنین با نام کرنر ردیوس شناخته می‌شود، در واقع مته فرز انگشتی‌های تخت معمولی هستند که یک شعاع کوچک در گوشه‌های آنها ایجاد شده است. برخلاف سرگرد که شعاع کامل دارد، این ابزارها فقط در محل تقاطع لبه‌های انتهایی و جانبی دارای شعاع هستند.
ویژگی‌های هندسی:
- شعاع گوشه معمولاً 0.020، 0.030، 0.045 اینچ
- حفظ لبه‌های تیز در بیشتر نقاط
- توزیع بهتر نیروهای تراشکاری نسبت به مته فرز انگشتی تخت
- کاهش تنش در نقاط حساس
مزایای مته فرز انگشتی شعاع گوشه
- طول عمر ابزار
مته فرز انگشتی شعاع گوشه باعث توزیع یکنواخت نیروهای تراش می‌شود که از آسیب دیدن مته فرز انگشتی جلوگیری کرده و عمر آن را افزایش می‌دهد.
- مقاومت در برابر شکست
لبه‌های گرد شده، مقاومت بیشتری در برابر ترک خوردگی و شکست دارند، به ویژه در مواد سخت و عملیات خشن کاری.
- کیفیت سطح
در صورتی که هندسه قطعه کار به صورتی باشد که بتوان توسط مته فرز انگشتی شعاع گوشه، آن را تراشکاری نمود؛ این ابزارها، پرداخت نهایی بسیار بهتری نسبت به مته فرز انگشتی‌های تخت ارائه می‌دهند.
مقایسه کاربرد مته فرز انگشتی سرگرد با شعاع گوشه
چه زمانی از مته فرز انگشتی سرگرد استفاده کنیم؟
- سطوح منحنی پیچیده: زمانی که نیاز به ماشینکاری سطوح سه بعدی پیچیده داریم
- عملیات پرداخت و فینیشینگ: برای ایجاد پرداخت نهایی صاف در سطوح منحنی
- قالب‌سازی: در تولید قالب‌ها و ماتریس‌ها با فرم‌های پیچیده
- حکاکی: برای کارهای ظریف و حکاکی در ابعاد کوچک
چه زمانی از مته فرز انگشتی شعاع گوشه استفاده کنیم؟
- عملیات خشن کاری: به ویژه در مواد سخت که نیاز به ابزار مقاوم داریم
- ماشینکاری پاکت ها: برای ایجاد کف صاف در پاکت ها و شیارها
- کاهش تنش: در نقاطی که گوشه‌های تیز می‌توانند باعث تمرکز تنش شوند
- بهبود ظاهر: زمانی که گوشه‌های گرد ظاهر بهتری ایجاد می‌کنند
ملاحظات عملیاتی در انتخاب مته فرز انگشتی گوشه
سرعت و نرخ تغذیه
مته های فرز انگشتی‌های شعاع گوشه، می‌توانند با سرعت و نرخ تغذیه بالاتری نسبت به مته فرز انگشتی‌های تخت کار کنند. این امر باعث افزایش بهره وری و کاهش زمان ماشینکاری می‌شود.
کیفیت ساخت
یکی از مهم‌ترین نکات در انتخاب مته فرز انگشتی شعاع گوشه، کیفیت ترکیب (Blending) می باشد. درحقیقت، ترکیب شعاع با لبه‌های اصلی باید مورد توجه قرار گیرد، و شعاع باید به حالت مماس با لبه‌ها ترکیب شود و هیچگونه پله یا ناهمواری (undercut یا step) نباید در آن مشاهده شود.
انتخاب اندازه شعاع گوشه
انتخاب اندازه مناسب شعاع، بستگی به عوامل زیر دارد:
- نوع عملیات. آیا عملیات مورد نظر خشن کاری است یا پرداخت نهایی؟
جنس قطعه کار - هندسه قطعه کار
- دقت مورد نیاز
کاربردهای صنعتی
صنایع هوافضا
در این صنعت، مته فرز انگشتی‌های سرگرد برای ماشینکاری اجزای آئرودینامیک و مته فرز انگشتی‌های گوشه برای عملیات خشن کاری مواد سخت مثل تیتانیوم، استفاده می‌شوند.
صنعت خودروسازی
برای ماشینکاری قالب‌های پیچیده و اجزای موتور، هر دو نوع ابزار کاربرد گسترده دارند.
صنایع الکترونیک
در تولید هوزینگ‌های الکترونیکی که نیاز به سطوح صاف و شعاع‌های داخلی دارند، این ابزارها بسیار مفید هستند.
نتیجه‌گیری
انتخاب بین مته فرز انگشتی‌های سرگرد و شعاع گوشه، بستگی به نیازهای مشخص هر پروژه دارد. سرگرد برای سطوح منحنی پیچیده و عملیات پرداخت نهایی بهینه است، در حالی که شعاع گوشه، برای عملیات خشن کاری و کاربردهایی که نیاز به مقاومت بیشتر ابزار دارند، مناسب تر است. درک صحیح هندسه و کاربردهای این ابزارها می‌تواند به بهبود قابل توجه کیفیت و بهره وری فرآیند ماشینکاری منجر شود.
استفاده درست از این ابزارها نه تنها کیفیت محصول نهایی را بهبود می‌بخشد، بلکه عمر ابزار را نیز افزایش داده و هزینه‌های تولید را کاهش می‌دهد.
