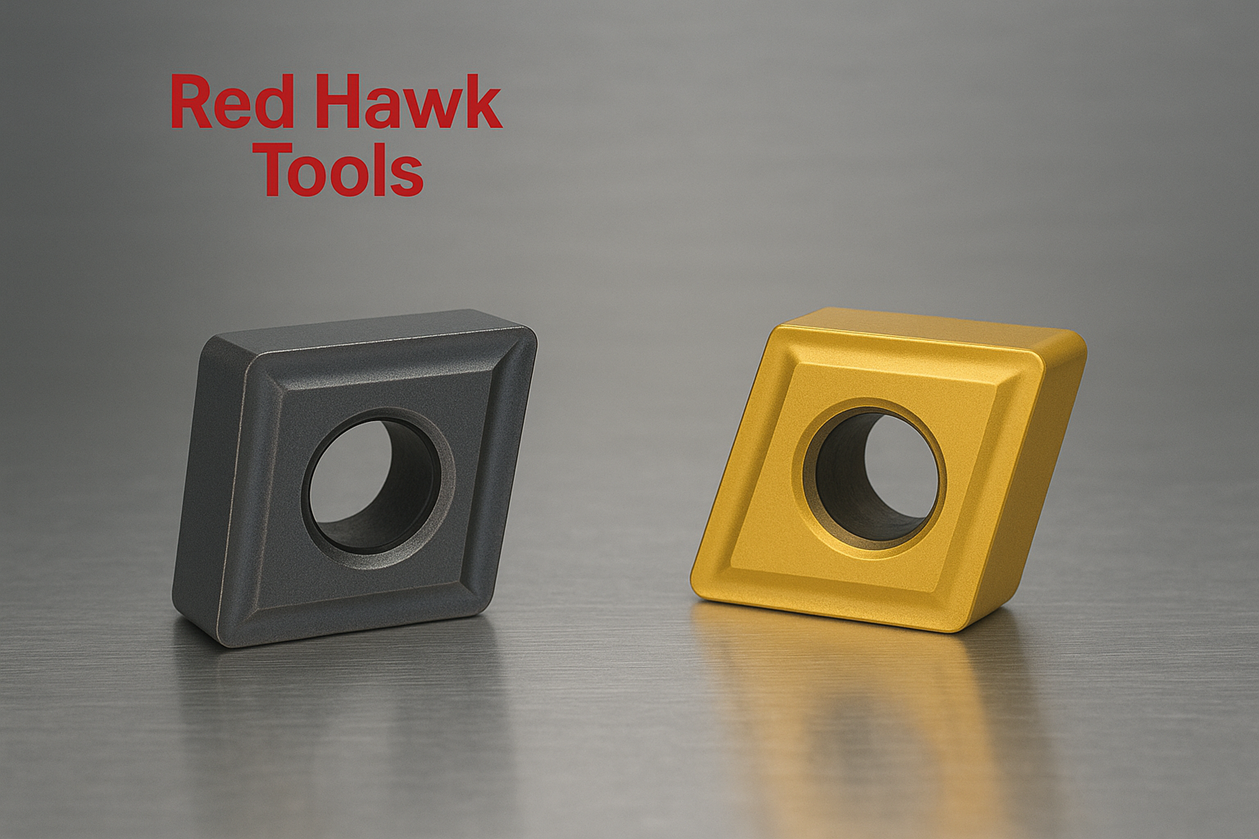

اینسرت‌های کاربایدی، ابزارهای تراشکاری ضروری در صنعت ماشینکاری مدرن هستند که عملیات تراشکاری، فرزکاری و سوراخکاری را متحول کرده‌اند. این اینسرت‌های قابل تعویض با ترکیب یک بستر کارباید تنگستن و پوشش‌های پیشرفته مانند نیترید تیتانیوم و کاربونیترید تیتانیوم، دوام و عملکرد استثنایی را ارائه می‌دهند. انتخاب صحیح اینسرت کاربایدی می‌تواند به‌ طور قابل‌توجهی بر بهره‌ وری، عمر ابزار و کیفیت محصول نهایی تأثیر بگذارد.

مزایای استفاده از اینسرت‌های کاربایدی قابل تعویض

اینسرت‌های کاربایدی قابل تعویض نسبت به ابزارهای سنتی مانند فولاد پرسرعت و کاربایدهای جوشی مزایای متعددی دارند. این اینسرت‌ها به ‌راحتی با استفاده از پیچ یا گیره به دسته ابزار متصل می‌شوند و امکان تعویض سریع هنگام فرسودگی لبه تراش را فراهم می‌کنند. این ویژگی، منجر به کاهش زمان توقف، افزایش کارایی ماشینکاری و حذف نیاز به سنگ ‌زنی مکرر ابزار می‌شود.

مقاومت سایشی برتر اینسرت‌های کاربایدی در مقایسه با ابزارهای فولاد پرسرعت یکی از ویژگی‌های برجسته آن‌هاست. گریدهای مدرن کارباید و پوشش‌های پیشرفته عملکرد را بهبود بخشیده و امکان سرعت برش بالاتر و عمر طولانی ‌تر ابزار را فراهم می‌کنند. با پیشرفت‌های فناوری کارباید، ماشین ‌کاران می‌توانند به صیقل سطح بهتر، کنترل بهینه براده و پایداری بیشتر در طول عملیات ماشینکاری دست یابند.

عوامل کلیدی در انتخاب اینسرت کاربایدی

1. سازگاری با مواد قطعه کار

انتخاب گرید اینسرت مناسب بر اساس جنس قطعه کار از اهمیت حیاتی برخوردار است. هر ماده‌ای، خصوصیات مکانیکی متفاوتی از جمله سختی، مقاومت حرارتی و قابلیت ماشینکاری دارد که بر فرآیند تراشکاری تأثیر می‌گذارد.

• فولاد و استیل: برای این مواد، از اینسرت‌هایی با روکش های طراحی ‌شده برای مقاومت سایشی و پایداری حرارتی استفاده کنید. اینسرت‌های گرید P (بر اساس سیستم ISO) برای فولاد معمولی و اینسرت‌های با پوشش PVD برای فولاد ضد زنگ مناسب هستند.
• چدن: گریدهای کاربایدی با چقرمگی بالا و مقاومت در برابر ترک خوردگی را انتخاب کنید. اینسرت‌های گرید K برای چدن ایده ‌آل هستند و معمولاً بدون پوشش یا با پوشش TiN عملکرد خوبی دارند.
• آلومینیوم و فلزات غیرآهنی: از اینسرت‌های بدون پوشش یا صیقلی برای جلوگیری از تشکیل لبه استفاده کنید. زوایای شیب مثبت و سطوح صیقلی برای این مواد ضروری هستند.
• سوپرآلیاژها و مواد سخت‌شده: از اینسرت‌های کاربایدی با پوشش‌های تخصصی و مقاومت سایشی فوق‌العاده برای عمر ابزار طولانی استفاده کنید. گریدهای S برای سوپرآلیاژها و گریدهای H برای مواد سخت ‌شده طراحی شده‌اند.

2. هندسه و شکل اینسرت

شکل هندسی اینسرت تأثیر مستقیمی بر عملکرد برش، کنترل براده و صیقل سطح دارد. درک اشکال مختلف اینسرت برای بهینه ‌سازی فرآیند ماشینکاری حیاتی است.

• اینسرت‌های گرد: برای برش سنگین و صیقل صاف بهترین گزینه هستند. شکل دایره‌ای آن‌ها نیروهای برشی را به‌ طور یکنواخت توزیع می‌کند و مقاومت بالایی در برابر شکستگی دارند. این اینسرت‌ها تعداد نامحدودی لبه برشی دارند و می‌توان آن‌ها را برای استفاده از لبه تازه چرخاند.
• اینسرت‌های مربع و مثلثی: مزیت اقتصادی با چندین لبه برشی را ارائه می‌دهند. اینسرت مربعی 8 لبه برشی بالقوه (4 گوشه × 2 طرف) و اینسرت مثلثی 6 لبه برشی (3 گوشه × 2 طرف) دارد. این اشکال برای ماشینکاری عمومی و متوسط مناسب هستند.
• اینسرت‌های لوزی و تریگون: برای عملیات پرداخت دقیق طراحی شده‌اند. اینسرت‌های لوزی با زاویه 80 یا 55 درجه برای کارهای جزئی و تریگون‌ها با گوشه‌های 60 درجه برای عملیات پروفیل ‌برداری عالی هستند.
• شعاع نوک اینسرت: شعاع نوک اینسرت برای شکل‌گیری براده، نیروهای برشی و صیقل سطح ضروری است. شعاع‌های بزرگ ‌تر برای عملیات خشن کاری و شعاع‌های کوچک ‌تر برای کارهای پرداخت مناسب ‌تر هستند.

3. گزینه‌های روکش

روکش های اینسرت‌های کاربایدی عملکرد و دوام آن‌ها را با کاهش اصطکاک، سایش و تشکیل لبه بهبود می‌بخشند.

• روکش های  CVD (رسوب بخار شیمیایی): این پوشش‌ها در دماهای بالای 900-1050 درجه سانتیگراد اعمال می‌شوند و لایه‌ای ضخیم و محکم ایجاد می‌کنند. پوشش‌های رایج شامل TiC (کارباید تیتانیوم)، TiN (نیترید تیتانیوم) و Al2O3 (اکسید آلومینیوم) هستند. این پوشش‌ها برای ماشینکاری پرسرعت چدن، فولاد کربنی و فولادهای آلیاژی عالی هستند و می‌توانند عمر ابزار را 200-300 درصد افزایش دهند.
• روکش های PVD (رسوب بخار فیزیکی): در دماهای پایین‌تر (400-600 درجه) اعمال می‌شوند و لایه‌های نازک‌تر و صاف‌تری ایجاد می‌کنند. این پوشش‌ها برای لبه‌های برشی تیزتر و کارهای دقیق‌تر مناسب هستند. پوشش‌های TiAlN و AlCrN می‌توانند دماهای تا 900 درجه سانتیگراد را تحمل کنند و برای ماشینکاری خشک مناسب هستند.
• اینسرت‌های بدون وکش: برای فلزات غیرآهنی مانند آلومینیوم، برنج و مس همچنان انتخاب بهتری هستند. این اینسرت‌ها لبه‌های برشی بسیار تیز دارند و از چسبیدن آلومینیوم به ابزار جلوگیری می‌کنند.

4. نرخ تغذیه و سرعت تراشکاری

بهینه ‌سازی سرعت برش و نرخ تغذیه برای حذف مؤثر مواد ضروری است. سرعت تراش، اختلاف سرعت سطحی بین قطعه کار و ابزار برشی است که مستقیماً بر نرخ برداشت مواد و تولید حرارت تأثیر می‌گذارد. نرخ تغذیه نیز بر ضخامت براده، نیروی برشی و صیقل سطح تأثیر دارد.

سرعت‌های ترشاکاری بالاتر می‌توانند تولید را افزایش دهند، اما نیاز به مدیریت دقیق خنک ‌کاری و روانکاری برای کاهش حرارت تولید شده دارند. تعادل صحیح بین نرخ تغذیه و سرعت برش برای جلوگیری از مسدود شدن براده، سایش بیش از حد ابزار و ارتعاش ضروری است.

5. شرایط و کاربردهای ماشینکاری

عملیات مختلف ماشینکاری نیازمند ویژگی‌های خاص اینسرت هستند:

• عملیات تراشکاری: مدیریت حرارت در عملیات تراشکاری حیاتی است. اینسرت‌هایی با پایداری حرارتی عالی انتخاب کنید. برای تراشکاری پیوسته، اینسرت‌هایی با لبه‌های گرد برای مقاومت در برابر سایش دهانه توصیه می‌شود.
• نیازهای فرزکاری: عملیات فرزکاری اینسرت‌ها را تحت نیروهای ضربه‌ای مکرر و نوسانات دمایی قرار می‌دهد. اینسرت‌های ضخیم‌تر (بیش از 3 میلی‌متر) برای پایداری در برش‌های سنگین و گریدهای کاربایدی با محتوای بالای کبالت (بیش از 10 درصد) برای بهبود چقرمگی توصیه می‌شود.
• ملاحظات سوراخکاری: سوراخکاری چالش‌های منحصربه‌فردی با تخلیه براده و انباشت حرارت در ناحیه برش ارائه می‌دهد. اینسرت‌های با قابلیت خنک‌کاری عبوری برای سوراخ‌های عمیق‌تر ضروری هستند.

درک سیستم گریدبندی اینسرت ANSI

سیستم گرید بندی ANSI (موسسه ملی استانداردهای آمریکا) اینسرت‌های کاربایدی را بر اساس ترکیب مواد، پوشش و ویژگی‌های عملکرد طبقه‌ بندی می‌کند. درک این سیستم برای تصمیم‌ گیری آگاهانه هنگام انتخاب گرید مناسب کارباید حیاتی است.

شناسه کاربرد: اولین حرف در کد ANSI نوع عملیات ماشینکاری را نشان می‌دهد:

• P تراشکاری
• M  فرز کاری
•  Kسوراخکاری
• C سایر ابزارهای برشی

تفاوت بین گریدهای عمومی، پرداخت و تخصصی

گریدهای عمومی: برای کار با طیف گسترده‌ای از مواد و تکنیک‌های ماشینکاری طراحی شده‌اند. این گریدها تعادل عالی بین مقاومت سایشی و سختی ارائه می‌دهند و انتخاب‌های همه ‌کاره و مقرون‌ به ‌صرفه برای فعالیت‌های متنوع هستند.

گریدهای پرداخت: الویت آنها بر روی صیقل سطح و دقت ابعادی است. این گریدها دارای لبه‌های برشی تیزتر و نیروهای برشی کمتر هستند که منجر به صیقل سطح بهتر و علائم ماشینکاری کمتر می‌شود.

گریدهای تخصصی: برای مواجهه با چالش‌های خاص ماشینکاری یا مواد طراحی شده‌اند. این گریدها برای عملکرد عالی در کاربردهای پرتنش مانند برش پرسرعت، مواد سخت و آلیاژهای دمای بالا بهینه شده‌اند.

بهینه ‌سازی اندازه اینسرت و آماده ‌سازی لبه

انتخاب اندازه صحیح اینسرت برای پایداری ماشینکاری، حیاتی است. به ‌طور کلی، انتخاب بزرگ ‌ترین اندازه اینسرت که برای کاربرد خاص عملی است، توصیه می‌شود. اینسرت‌های بزرگ ‌تر (بالای 25 میلی‌متر IC) پایداری بهتری در طول عملیات ماشینکاری سنگین ارائه می‌دهند.

گزینه‌های آماده‌سازی لبه:

لبه‌های آماده شده: شعاع جزئی (معمولاً 0.001 تا 0.003 اینچ) که لبه برشی را تقویت می‌کند. برای ماشینکاری عمومی و عملیات نیمه‌پرداخت مناسب است.

لبه‌های پخ‌دار: سطح یا زاویه کوچکی روی لبه برشی. برای زبری‌گیری سنگین و برش‌های منقطع مناسب است و حداکثر حفاظت از لبه در برابر ترک خوردگی را فراهم می‌کند.

لبه‌های صیقلی: سطوح صاف‌شده که اصطکاک و حرارت را کاهش می‌دهند. برای عملیات پرداخت و ماشینکاری مواد چسبنده مناسب است و صیقل سطح بهتر ایجاد می‌کند.

عیب‌ یابی و حل مشکلات رایج

ترک خوردگی: معمولاً زمانی رخ می‌دهد که نرخ تغذیه خیلی زیاد است یا گرید اینسرت برای کاربرد شما خیلی شکننده است. برای رفع این مشکل، نرخ تغذیه را 10-15 درصد کاهش دهید، به گرید چقرمه ‌تر تغییر دهید و ارتعاش ماشین را بررسی کنید.

سایش بیش از حد: زمانی رخ می‌دهد که سرعت برش خیلی زیاد است یا گرید نادرست برای مواد استفاده می‌شود. برای حل این مشکل سرعت برش را کاهش دهید، گرید سخت ‌تر انتخاب کنید و روش‌های خنک ‌کاری را بهبود بخشید.

لبه ساخته‌ شده: زمانی تشکیل می‌شود که مواد از قطعه کار به لبه برشی جوش می‌خورد. این معمولاً زمانی اتفاق می‌افتد که سرعت برش خیلی پایین است. برای حل، سرعت برش را افزایش دهید، از خنک‌کننده مناسب استفاده کنید و اینسرت‌هایی با زوایای شیب مثبت انتخاب کنید.

بهترین شیوه‌ها برای افزایش عمر اینسرت کاربایدی

تکنیک‌های استفاده صحیح:

• همیشه با پارامترهای برشی صحیح شروع کنید

• از دستورالعمل‌های سازنده برای سرعت، تغذیه و عمق برش پیروی کنید

• از خنک‌کننده برشی به ‌طور مداوم استفاده کنید

• تنظیمات عمق را به ‌تدریج انجام دهید

توصیه‌های نگهداری:

• بازرسی منظم لبه‌ها پس از هر عملیات

• تمیز کردن کامل اینسرت‌ها بین استفاده‌ها

• چرخش اینسرت‌ها برای استفاده از تمام لبه‌های برشی

• پیگیری سیستماتیک استفاده از لبه‌ها

راهنمای ذخیره‌سازی و جابه‌جایی:

• ذخیره اینسرت‌ها در بسته ‌بندی اصلی یا ظروف اختصاصی

• کنترل دما و رطوبت (زیر 70 درصد رطوبت)

• استفاده از انبرک یا دستکش برای جلوگیری از آلودگی

• برچسب ‌زنی واضح ظروف ذخیره‌سازی

نتیجه‌ گیری

انتخاب صحیح اینسرت کاربایدی یک گام حیاتی در فرآیند ماشینکاری است. درک عواملی مانند سازگاری مواد، شکل اینسرت، گزینه‌های پوشش، گرید کارباید و ملاحظات هزینه، ماشین‌کاران را قادر می‌سازد تا تصمیمات آگاهانه‌ای بگیرند که مستقیماً بر نتایج ماشینکاری تأثیر می‌گذارد.

با بهینه ‌سازی انتخاب اینسرت‌های کاربایدی برای کاربردهای خاص، ماشین‌کاران می‌توانند بهره‌ وری، دقت و مقرون‌ به‌ صرفه بودن را در فرآیندهای تولید را بهبود بخشند. علاوه بر این، آزمایش با گزینه‌های مختلف اینسرت کاربایدی و شرایط ماشینکاری امکان بهبود مستمر و دستیابی به پتانسیل کامل فناوری ماشینکاری مدرن را فراهم می‌کند.

منابع

1. Wencerl (2025). “How to Choose The Right Carbide Turning Insert”. https://wencerl.com/how-to-choose-the-right-carbide-turning-insert/
2. Butler Bros (2025). “Buying Guide for Carbide Inserts for Metalworking”. https://www.butlerbros.com/post/buying-guide-for-carbide-inserts
3. Guess Tools (2025). “How to Choose Carbide Inserts: A Comprehensive Guide”. https://guesstools.com/how-to-choose-carbide-inserts/
4. Kennametal. “Selecting Carbide Inserts for Metalworking”. https://www.kennametal.com/us/en/resources/blog/metal-cutting/selecting-carbide-inserts-for-metalworking.html
5. MoldMaking Technology (2023). “How to Select the Right Carbide Insert”. https://www.moldmakingtechnology.com/articles/how-to-select-the-right-carbide-insert
6. Modern Machine Shop (2022). “Choosing Your Carbide Grade: A Guide”. https://www.mmsonline.com/articles/choosing-your-carbide-grade-a-guide
7. Mitsubishi Materials Corporation. “Turning Inserts Identification - Technical Information”. https://www.mmc-carbide.com/us/technical_information/
8. Carbide Depot. “Insert Designation Chart - ANSI and ISO designation codes”. https://www.carbidedepot.com/formulas-insert-d.htm
