شرکت سکو تولز (Seco Tools) با بیش از 80 سال تجربه در زمینه تولید ابزارآلات تراشکاری فلزات، یکی از پیشگامان جهانی در این صنعت محسوب می‌شود. این شرکت سوئدی با مرکزیت در شهر فاگرستا (Fagersta) و حضور در بیش از 75 کشور، مجموعه‌ای گسترده از محصولات شامل بیش از 30,000 محصول استاندارد را ارائه می‌دهد.
اینسرت‌های تراشکاری عمومی (General Turning Inserts)
طبقه‌بندی اینسرت‌های تراشکاری
اینسرت‌های تراشکاری سکو تولز در أنواع، اشکال، اندازه‌ها و ضخامت‌های مختلفی تولید می‌شوند. این تنوع، امکان انتخاب بهینه برای هر کاربرد خاص را فراهم می‌کند.
جدول اشکال اینسرت‌های تراشکاری سکو تولز
گریدهای کارباید (Carbide Grades)
سکو تولز طیف گسترده‌ای از گریدهای کارباید برای کاربردهای مختلف را ارائه می‌دهد:
جدول گریدهای کارباید تراشکاری
سیستم کد گذاری اینسرت‌ها
سیستم کد گذاری سکو تولز براساس استاندارد ISO طراحی شده است:
مثال: CCMT 120408-MP TP1500
- C: شکل لوزی 80°
- C: زاویه پشت 7°
- M: تلرانس متوسط
- T: نوع شکست چیپ
- 12: اندازه اینسرت
- 04 : ضخامت
- 08 :شعاع گوشه (نوک)
- MP: براده شکن
- TP1500: گرید کارباید

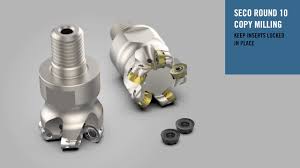

اینسرت‌های فرزکاری (Milling Inserts)
انواع اینسرت‌های فرزکاری
سکو تولز مجموعه‌ای کامل از اینسرت‌های فرزکاری برای کاربردهای مختلف ارائه می‌دهد.
جدول اینسرت‌های فرزکاری
تکنولوژی روکش Duratomic®
یکی از پیشرفته‌ترین تکنولوژی‌های سکو تولز، روکش Duratomic® است که عملکرد فوق‌العاده‌ای در تراشکاری فولاد ارائه می‌دهد.
ویژگی‌های Duratomic®:
- افزایش طول عمر: تا 50% بیشتر از روکش‌های معمولی
- مقاومت در برابر حرارت: تا 1000°C
- کاهش سایش: کاهش چشمگیر سایش کناره (Flank) و بدنه (crater)
- بهبود کیفیت سطح: Ra کمتر از 1.6 میکرون
براده شکن (Chipbreakers)
سکو تولز طیف وسیعی از براده شکن های متناسب با شرایط مختلف تراشکاری ارائه می‌دهد:
جدول براده شکن ها
سیستم‌های هولدر (Tool Holding Systems)
سیستم Seco-Capto™
سیستم Seco-Capto™ یکی از پیشرفته ترین سیستم‌های نگهداری ابزار در جهان است که مزایای زیر را ارائه می‌دهد:
- دقت بالا: تا ±0.003mm TIR
- صلبیت بیشتر: کاهش لرزش تا 40%
- تعویض سریع: کاهش زمان تعویض تا 70%
- پایداری: مقاومت بالا در برابر ارتعاش
- جدول ابعاد Seco-Capto™
سیستم Jetstream Tooling®
این سیستم با ایجاد جریان مستقیم مایع خنک کننده روی لبه برش، عملکرد فوق‌العاده‌ای ارائه می‌دهد و مزایای زیر را با خود همراه دارد:
- کنترل حرارت: کاهش دمای برش تا 50%
- افزایش سرعت: امکان افزایش سرعت تا 30%
- بهبود کیفیت: کاهش چشمگیر زبری سطح
- طول عمر بالاتر: افزایش طول عمر ابزار تا 200%
- پارامترهای برش و توصیه‌های کاربردی
- جدول پارامترهای برش برای فولاد کربنی
محاسبه سرعت دوران
بر اساس کاتالوگ شرکت سکو تولز، برای محاسبه سرعت های دورانی از فرمول
n = (1000 × Vc) / (π × D)
می توان استفاده نمود.
- n: سرعت دوران (rpm)
- Vc : سرعت برش (m/min)
- D: قطر قطعه کار (mm)
مثال: برای تراشکاری قطعه فولادی با قطر 50mm و سرعت برش 250 m/min:
n = (1000 × 250) / (3.14 × 50) = 1592 rpm
اینسرت های تغذیه بالا (High Feed Inserts)
برای کاربردهای خاص که نیاز به تغذیه بالا دارند، سکو تولز اینسرت‌های ویژه‌ای طراحی کرده است:
ویژگی‌های اینسرت‌های تغذیه بالا
- زاویه ورودی مثبت: کاهش نیروی تراشکاری
- هندسه خاص: امکان تغذیه تا 5 mm/rev
- روکش‌های مقاوم: مقابله با شرایط سخت کاری
- کنترل براده بهینه: جلوگیری از گرفتگی براده
جدول پارامترها برا تراشکاری با نرخ تغذیه بالا
رفع مشکلات رایج (Troubleshooting)
جدول تشخیص و حل مشکلات
مواد خاص و کاربردهای تخصصی
تراشکاری سوپر آلیاژها
برای تراشکاری مواد سخت مانند اینکونل و تیتانیوم:
- درجه‌های مخصوص: سری TP4000
- روکش نایتراید نیوبیم: جلوگیری از واکنش شیمیایی با قطعه کار
- سرعت کم: 50-150 m/min
- تغذیه متوسط: 0.1-0.3 mm/rev
اینسرت‌های سرامیکی Secomax®
برای کاربردهایی که نیاز به سرعت بالا می باشد:
- سختی بالا : HRA 94-96
- مقاومت حرارتی: تا 1200°C
- سرعت تراش: 300-800 m/min
- مناسب برای: چدن سخت، فولاد سخت
نتیجه گیری و توصیه‌های پایانی
انتخاب مناسب اینسرت‌های سکو تولز با در نظر گیری موارد زیر امکان‌پذیر است:
- شناخت دقیق جنس قطعه کار و خواص مکانیکی آن
- تعیین شرایط ماشین کاری و محدودیت‌های دستگاه
- انتخاب درجه مناسب براساس جدول‌های توصیه شده توسط کاتالوگ سکو تولز
- استفاده از پارامترهای بهینه تراش
- بررسی منظم وضعیت ابزار و جایگزینی به موقع
با رعایت این اصول و استفاده از محصولات باکیفیت سکو تولز، می‌توان به بالاترین راندمان و کیفیت تولید دست یافت.
منابع:
- کاتالوگ فنی سکو تولز 2020.1
- راهنمای کاربردی تراشکاری و فرز کاری
- جداول پارامترهای برش استاندارد
برای دانلود کاتالوگ سکو تولز به اینجا مراجعه کنید: کاتالوگ سکو تولز.pdf
