اینسرت گام زنی

​اینسرت گام زنی یا اینسرت رزوه زنی چیست؟ راهنمای کامل خرید، انواع و کاربرد اینسرت‌های رزوه تراشی CNC

رزوه‌کاری یکی از مهم‌ترین عملیات‌های ماشینکاری در صنایع مختلف است و برای تولید انواع پیچ، مهره، اتصالات، شفت‌ها، قطعات هیدرولیکی، تجهیزات نفت و گاز، صنایع خودروسازی، قالب‌سازی و بسیاری از قطعات صنعتی مورد استفاده قرار می‌گیرد. در دستگاه‌های تراش CNC، این عملیات با استفاده از اینسرت‌های گام زنی (Threading Inserts) انجام می‌شود که امکان ایجاد رزوه‌های دقیق، یکنواخت و با کیفیت بالا را فراهم می‌کنند.
اینسرت رزوه زنی نوعی ابزار برشی قابل تعویض است که روی هلدر مخصوص نصب شده و برای ایجاد رزوه‌های داخلی و خارجی روی قطعات فلزی به کار می‌رود. این ابزارها به دلیل دقت بالا، سرعت مناسب و قابلیت تعویض آسان، امروزه جایگزین بسیاری از روش‌های سنتی رزوه‌کاری شده‌اند.
انتخاب صحیح اینسرت رزوه تأثیر مستقیمی بر کیفیت رزوه، دقت ابعادی، عمر ابزار و سرعت تولید دارد. به همین دلیل آشنایی با انواع اینسرت‌های رزوه، استانداردهای مختلف رزوه و گریدهای مناسب اهمیت زیادی برای اپراتورهای CNC و واحدهای تولیدی دارد.

اینسرت گام زنی چیست؟

اینسرت گام زنی قطعه‌ای کوچک از جنس کاربید است که داخل هلدر رزوه نصب می‌شود و عملیات ایجاد رزوه را روی دستگاه تراش CNC انجام می‌دهد. این اینسرت‌ها دارای پروفیل دقیقی هستند که مطابق با استانداردهای مختلف رزوه طراحی شده و امکان تولید رزوه‌هایی با کیفیت بالا و تلرانس مناسب را فراهم می‌کنند.
برخلاف قلاویز یا حدیده که معمولاً برای تولید رزوه در تعداد محدود استفاده می‌شوند، اینسرت‌های رزوه برای تولید انبوه، سرعت‌های بالا و ماشینکاری دقیق مناسب‌تر هستند. همچنین در صورت کند شدن ابزار، تنها کافی است اینسرت تعویض شود و نیازی به تعویض کل ابزارگیر وجود ندارد.

مزایای استفاده از اینسرت گام زنی


استفاده از اینسرت‌های رزوه زنی در مقایسه با روش‌های سنتی مزایای متعددی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

دقت بسیار بالا در تولید رزوه
کیفیت سطح مناسب
قابلیت تولید رزوه‌های داخلی و خارجی
تعویض سریع ابزار
کاهش زمان توقف دستگاه
عمر بالای ابزار
امکان ماشینکاری در سرعت‌های بالا
کاهش هزینه تولید در تیراژ بالا
قابلیت استفاده برای استانداردهای مختلف رزوه


به همین دلیل امروزه تقریباً تمامی دستگاه‌های تراش CNC از این نوع ابزار استفاده می‌کنند.

نیاز به محاسبه پارامترهای تراشکاری دارید؟

محاسبه خودکار بدون نیاز به ورق زدن کاتالوگ های طولانی!

رفتن به ماشین حساب

​انواع اینسرت گام زنی

اینسرت‌های گام زنی در مدل‌های مختلفی تولید می‌شوند که هر کدام برای نوع خاصی از رزوه طراحی شده‌اند.
از رایج‌ترین مدل‌ها می‌توان به موارد زیر اشاره کرد:

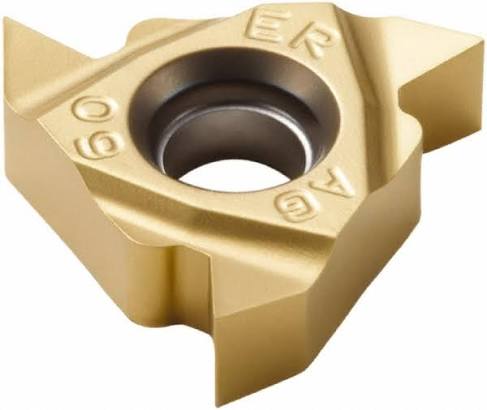

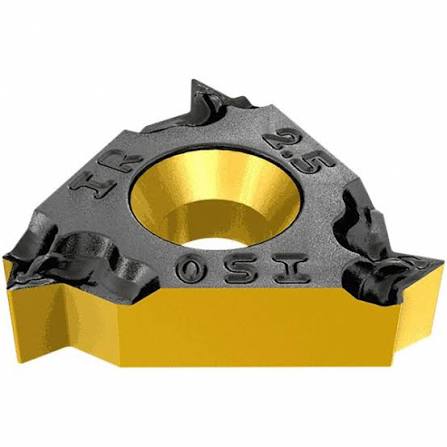

16ER
16IR
22ER
22IR
27ER
27IR


حروف ER نشان‌دهنده اینسرت رزوه خارجی (External Threading) و IR نشان‌دهنده اینسرت رزوه داخلی (Internal Threading) هستند.
عدد ابتدای کد نیز معمولاً به اندازه اینسرت و هلدر مربوط می‌شود و باید با ابزارگیر مورد استفاده سازگار باشد.

استانداردهای مختلف رزوه


یکی از مهم‌ترین ویژگی‌های اینسرت‌های رزوه، تولید آن‌ها بر اساس استانداردهای مختلف رزوه است. هر صنعت و هر کشور ممکن است از استاندارد متفاوتی استفاده کند و به همین دلیل انتخاب اینسرت مناسب اهمیت زیادی دارد.
از رایج‌ترین استانداردهای رزوه می‌توان به موارد زیر اشاره کرد:

رزوه متریک (ISO Metric)
رزوه اینچی (UN و UNF)
رزوه BSP
رزوه NPT
رزوه Whitworth
رزوه ACME
رزوه Trapezoidal


هر یک از این استانداردها دارای زاویه، گام و پروفیل متفاوتی هستند و برای تولید آن‌ها باید از اینسرت مخصوص استفاده شود.

هنوز یکسری سوال فنی داری که اینجا نیست؟

جواب بقیه سوالات شما صنعتگران عزیز، حتما توی مقالات ما هست

رفتن به همه مقالات

رزوه کامل (Full Profile) و رزوه جزئی (Partial Profile)


اینسرت‌های رزوه معمولاً در دو گروه اصلی تولید می‌شوند.

اینسرت Full Profile

این نوع اینسرت علاوه بر ایجاد رزوه، قله رزوه را نیز مطابق استاندارد شکل می‌دهد و رزوه‌ای دقیق و کامل تولید می‌کند. برای هر گام رزوه معمولاً باید از اینسرت مخصوص همان گام استفاده شود.

اینسرت Partial Profile


این نوع اینسرت برای چندین گام مختلف قابل استفاده است و انعطاف‌پذیری بیشتری دارد. اگرچه قله رزوه را به صورت کامل ایجاد نمی‌کند، اما برای بسیاری از کاربردهای عمومی گزینه‌ای اقتصادی و پرکاربرد محسوب می‌شود.
انتخاب بین این دو نوع به دقت مورد نیاز، حجم تولید و نوع قطعه بستگی دارد.

انتخاب اینسرت رزوه بر اساس جنس قطعه کار

مانند سایر ابزارهای برشی، انتخاب گرید مناسب برای اینسرت رزوه نیز اهمیت زیادی دارد.
بر اساس استاندارد ISO، متریال‌های ماشینکاری به گروه‌های زیر تقسیم می‌شوند:


ISO P: فولاد
ISO M: استنلس استیل
ISO K: چدن
ISO N: آلومینیوم و فلزات غیرآهنی
ISO S: تیتانیوم و سوپرآلیاژها
ISO H: فولادهای سخت‌کاری شده

استفاده از گرید مناسب باعث افزایش عمر ابزار، بهبود کیفیت رزوه و کاهش احتمال لب‌پریدگی لبه برش خواهد شد.

گرید و پوشش اینسرت‌های رزوه

عملیات رزوه‌کاری معمولاً درگیر تماس طولانی ابزار با قطعه کار است و به همین دلیل مقاومت سایشی اهمیت زیادی دارد.
تولیدکنندگان از پوشش‌های مختلفی برای افزایش عمر ابزار استفاده می‌کنند که رایج‌ترین آن‌ها عبارت‌اند از:
TiN
TiCN
TiAlN
CVD
PVD
انتخاب صحیح گرید و پوشش باعث کاهش اصطکاک، افزایش عمر ابزار و بهبود کیفیت رزوه خواهد شد.

هنگام خرید اینسرت رزوه به چه نکاتی توجه کنیم؟


برای انتخاب مناسب‌ترین اینسرت رزوه بهتر است موارد زیر را بررسی کنید:

نوع رزوه مورد نیاز
استاندارد رزوه
رزوه داخلی یا خارجی
گام رزوه
جنس قطعه کار
نوع دستگاه CNC
نوع هلدر
گرید اینسرت
نوع پوشش
برند تولیدکننده


بررسی این عوامل باعث می‌شود رزوه با کیفیت مناسب تولید شده و عمر ابزار نیز افزایش یابد.

قیمت اینسرت گام زنی

قیمت اینسرت‌های گام زنی به عوامل مختلفی بستگی دارد و تنها بر اساس اندازه آن‌ها تعیین نمی‌شود.
از مهم‌ترین عوامل می‌توان به موارد زیر اشاره کرد:


برند تولیدکننده
کیفیت کاربید
نوع گرید
پوشش اینسرت
استاندارد رزوه
Full Profile یا Partial Profile بودن
کشور سازنده
نرخ ارز
موجودی بازار


اگرچه برخی اینسرت‌های تخصصی قیمت بالاتری دارند، اما در تولید انبوه به دلیل دقت بیشتر، عمر بالاتر و کاهش ضایعات، هزینه نهایی تولید را کاهش می‌دهند.

خرید اینسرت رزوه از فروشگاه شاهین قرمز


در فروشگاه شاهین قرمز، مجموعه‌ای از اینسرت‌های گام زنی برای انواع کاربردهای صنعتی گردآوری شده است تا کاربران بتوانند متناسب با نوع رزوه، جنس قطعه کار و استاندارد مورد نیاز، بهترین ابزار را انتخاب کنند.
در این بخش می‌توانید انواع اینسرت‌های رزوه داخلی و خارجی را همراه با تصاویر واقعی، مشخصات فنی، اطلاعات گرید، استاندارد رزوه، نوع پروفیل و توضیحات تخصصی مشاهده و مقایسه کنید.
هدف فروشگاه اینترنتی ابزار شاهین قرمز، تنها عرضه ابزارهای برشی نیست، بلکه ایجاد یک مرجع تخصصی در زمینه ماشینکاری CNC است. به همین دلیل علاوه بر معرفی محصولات، مقالات آموزشی، راهنماهای انتخاب ابزار، مقایسه استانداردهای رزوه، معرفی گریدها و ابزارهای کاربردی نیز به مرور در وب‌سایت منتشر خواهد شد تا کاربران بتوانند با اطمینان بیشتری ابزار مناسب پروژه خود را انتخاب کنند.
اگر به دنبال خرید اینسرت رزوه با کیفیت، انتخاب مناسب‌ترین مدل برای رزوه‌کاری داخلی یا خارجی، یا دریافت مشاوره تخصصی در زمینه ابزارهای CNC هستید، تیم فروشگاه شاهین قرمز، آماده است تا با ارائه محصولات متنوع و اطلاعات فنی، شما را در انتخاب بهترین ابزار تراشکاری همراهی کند.
