اینسرت برش شیار

اینسرت برش شیار چیست؟ راهنمای کامل خرید، انواع و کاربرد اینسرت‌های شیارزنی CNC


شیارزنی و برش قطعات یکی از مهم‌ترین عملیات‌های ماشینکاری در دستگاه‌های تراش CNC است. این فرآیند در صنایع مختلف از جمله خودروسازی، نفت و گاز، قالب‌سازی، تجهیزات پزشکی، صنایع هوافضا و تولید قطعات صنعتی کاربرد گسترده‌ای دارد. برای انجام این عملیات با دقت بالا و کیفیت مناسب، از اینسرت‌های شیارزنی و پارتینگ (Parting & Grooving Inserts) استفاده می‌شود.
اینسرت شیارزنی ابزاری قابل تعویض از جنس کارباید است که روی هلدر مخصوص نصب شده و برای ایجاد انواع شیارهای داخلی و خارجی، عملیات برش کامل قطعه (Parting Off)، شیارهای اورینگ، شیار خار و بسیاری از عملیات مشابه مورد استفاده قرار می‌گیرد.
به دلیل شرایط خاص این نوع ماشینکاری، انتخاب صحیح اینسرت اهمیت بسیار زیادی دارد. عرض شیار، عمق برش، جنس قطعه کار، نوع دستگاه، سیستم خنک‌کاری و حتی نحوه خروج براده همگی بر عملکرد ابزار تأثیر می‌گذارند. استفاده از اینسرت مناسب علاوه بر افزایش عمر ابزار، کیفیت سطح شیار را بهبود داده و احتمال شکستن ابزار را به حداقل می‌رساند.

اینسرت شیارزنی چیست؟

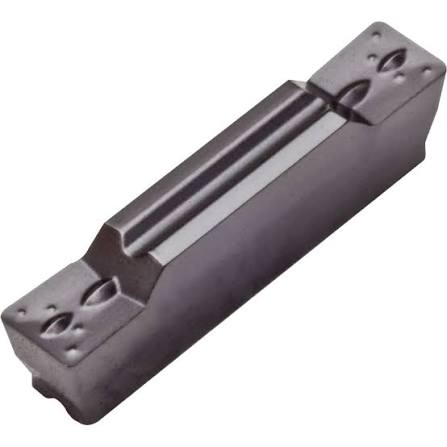

اینسرت شیارزنی نوعی ابزار برشی قابل تعویض است که برای ایجاد شیار یا برش کامل قطعه روی دستگاه تراش استفاده می‌شود. این اینسرت‌ها معمولاً از کاربید تنگستن ساخته شده و به دلیل سختی بالا، مقاومت مناسبی در برابر فشار، حرارت و سایش دارند.
برخلاف اینسرت‌های معمولی تراشکاری که برای برداشت حجم زیادی از متریال طراحی شده‌اند، اینسرت‌های شیارزنی دارای هندسه‌ای باریک هستند تا بتوانند با حداقل عرض برش، شیارهایی دقیق و یکنواخت ایجاد کنند. طراحی براده‌شکن این ابزارها نیز به گونه‌ای است که براده‌ها به راحتی شکسته شده و از محل برش خارج شوند؛ موضوعی که نقش مهمی در جلوگیری از گیر کردن براده و شکستن ابزار دارد.


کاربردهای اینسرت شیارزنی

اینسرت‌های شیارزنی تنها برای ایجاد شیار ساده استفاده نمی‌شوند، بلکه در بسیاری از عملیات ماشینکاری کاربرد دارند.
از مهم‌ترین کاربردهای آن‌ها می‌توان به موارد زیر اشاره کرد:

شیارزنی خارجی
شیارزنی داخلی
برش کامل قطعه (Parting Off)
ایجاد شیار اورینگ
ایجاد شیار خار
ماشینکاری شیارهای آب‌بندی
ایجاد شیارهای مخصوص مونتاژ قطعات
آماده‌سازی محل رزوه یا خار

به دلیل تنوع این کاربردها، تولیدکنندگان مدل‌های مختلفی از اینسرت‌های شیارزنی را طراحی کرده‌اند که هر کدام برای شرایط خاصی مناسب هستند.


انواع اینسرت شیارزنی


اینسرت‌های شیارزنی در ابعاد، هندسه‌ها و مدل‌های مختلف تولید می‌شوند و هر کدام برای کاربرد مشخصی طراحی شده‌اند.
از رایج‌ترین خانواده‌های اینسرت شیارزنی می‌توان به موارد زیر اشاره کرد:
MGMN
MRMN
GTN
N123
GFN
هر خانواده دارای عرض‌های مختلفی مانند ۱.۵، ۲، ۳، ۴، ۵ و ۶ میلی‌متر بوده و بسته به نوع عملیات انتخاب می‌شود.
برای مثال، مدل‌های باریک‌تر معمولاً برای کاهش پرت متریال و عملیات برش استفاده می‌شوند، در حالی که عرض‌های بیشتر برای ایجاد شیارهای عمیق‌تر یا ماشینکاری سنگین کاربرد دارند.
در صفحات اختصاصی هر مدل در وب‌سایت شاهین قرمز می‌توانید اطلاعات فنی، ابعاد، کاربرد و مشخصات کامل آن‌ها را مشاهده کنید.

انتخاب اینسرت شیارزنی بر اساس نوع عملیات

تمامی عملیات شیارزنی شرایط یکسانی ندارند و انتخاب ابزار مناسب نقش مهمی در کیفیت نهایی کار دارد.
برای عملیات برش کامل قطعه، معمولاً از اینسرت‌هایی با هندسه مخصوص بر ش استفاده می‌شود تا فشار برش کاهش یافته و احتمال گیر کردن ابزار کمتر شود.
در شیارزنی داخلی، به دلیل محدود بودن فضای ماشینکاری، معمولاً از اینسرت‌ها و هلدرهای مخصوص استفاده می‌شود که امکان دسترسی به داخل قطعه را فراهم کنند.
در شیارزنی خارجی نیز عواملی مانند عرض شیار، عمق شیار و نوع خروج براده در انتخاب اینسرت مؤثر هستند.

نیاز به محاسبه پارامترهای تراشکاری دارید؟

محاسبه خودکار بدون نیاز به ورق زدن کاتالوگ های طولانی!

رفتن به ماشین حساب

​انتخاب اینسرت شیار و برش بر اساس جنس قطعه کار


یکی از مهم‌ترین عوامل در انتخاب اینسرت شیارزنی، جنس قطعه کار است.
مطابق استاندارد ISO، متریال‌های ماشینکاری به گروه‌های زیر تقسیم می‌شوند:

ISO P: فولاد
ISO M: استنلس استیل
ISO K: چدن
ISO N: آلومینیوم و فلزات غیرآهنی
ISO S: تیتانیوم و سوپرآلیاژها
ISO H: فولادهای سخت‌کاری شده

هر یک از این گروه‌ها به گرید و هندسه مخصوص خود نیاز دارند تا بهترین عملکرد و بیشترین عمر ابزار حاصل شود.

اهمیت کنترل براده در شیارزنی


در عملیات شیارزنی، کنترل براده اهمیت بیشتری نسبت به بسیاری از عملیات ماشینکاری دیگر دارد.
در صورتی که براده به درستی شکسته و از محل برش خارج نشود، ممکن است بین ابزار و قطعه گیر کرده و باعث ایجاد خط و خش روی قطعه، افزایش حرارت یا حتی شکستن اینسرت شود.
به همین دلیل تولیدکنندگان از طراحی‌های مختلف براده‌شکن استفاده می‌کنند تا خروج براده در شرایط مختلف ماشینکاری به بهترین شکل انجام شود.
انتخاب سرعت برش، پیشروی و استفاده صحیح از مایع خنک‌کننده نیز نقش مهمی در کنترل براده دارد.

هنوز یکسری سوال فنی داری که اینجا نیست؟

جواب بقیه سوالات شما صنعتگران عزیز، حتما توی مقالات ما هست

رفتن به همه مقالات

​گرید و پوشش اینسرت‌ های شیار و برش

گرید اینسرت مشخص می‌کند که ابزار برای چه نوع متریالی مناسب است، در حالی که پوشش وظیفه افزایش مقاومت سایشی و حرارتی را بر عهده دارد.
از رایج‌ترین پوشش‌های مورد استفاده در اینسرت‌های برش شیار می‌توان به موارد زیر اشاره کرد:


TiN
TiCN
TiAlN
CVD
PVD


انتخاب صحیح گرید و پوشش باعث افزایش عمر ابزار، کاهش نیروهای برشی و بهبود کیفیت ماشینکاری خواهد شد.

هنگام خرید اینسرت شیار و برش به چه نکاتی توجه کنیم؟


برای انتخاب مناسب‌ترین اینسرت شیار و برش بهتر است به عوامل زیر توجه کنید:

نوع عملیات (شیارزنی یا برش)
عرض شیار مورد نیاز
عمق شیار
جنس قطعه کار
نوع دستگاه CNC
توان و استحکام ماشین
نوع هلدر
گرید اینسرت
نوع پوشش
برند تولیدکننده

در نظر گرفتن این موارد باعث افزایش بهره‌وری و کاهش احتمال شکست ابزار خواهد شد.

قیمت اینسرت برش شیار


قیمت اینسرت‌های شیارزنی تحت تأثیر عوامل مختلفی قرار دارد.
از مهم‌ترین عوامل می‌توان به موارد زیر اشاره کرد:

برند تولیدکننده
کیفیت کاربید
گرید و پوشش
عرض اینسرت
تکنولوژی ساخت
کشور سازنده
نرخ ارز
موجودی بازار


اگرچه ممکن است برخی اینسرت‌ها قیمت بالاتری داشته باشند، اما عمر ابزار بیشتر و کاهش زمان توقف دستگاه معمولاً باعث کاهش هزینه نهایی ماشینکاری می‌شود.

خرید اینسرت برش شیار از فروشگاه شاهین قرمز

در فروشگاه شاهین قرمز، ما مجموعه‌ای متنوع از اینسرت‌های برش شیار برای کاربردهای مختلف صنعتی گردآوری شده است تا کاربران بتوانند متناسب با نوع عملیات، عرض شیار، جنس قطعه کار و شرایط ماشینکاری، بهترین ابزار را انتخاب کنند.
در این بخش می‌توانید انواع اینسرت‌های شیارزنی برای عملیات برش، شیارزنی داخلی و خارجی را همراه با تصاویر واقعی، مشخصات فنی، اطلاعات گرید، نوع پوشش و توضیحات تخصصی مشاهده و مقایسه کنید.
هدف فروشگاه اینترنتی ابزار شاهین قرمز، تنها عرضه ابزارهای تراشکاری نیست، بلکه ایجاد یک مرجع تخصصی در زمینه ابزارهای CNC است. به همین دلیل علاوه بر معرفی محصولات، مقالات آموزشی، راهنماهای انتخاب ابزار، مقایسه گریدها و ابزارهای کاربردی نیز به مرور در وب‌سایت منتشر خواهد شد تا کاربران بتوانند با اطمینان بیشتری ابزار مناسب پروژه خود را انتخاب کنند.
اگر به دنبال خرید اینسرت برش شیار، انتخاب مناسب‌ترین مدل برای عملیات شیارزنی یا دریافت مشاوره تخصصی هستید، تیم شاهین قرمز آماده است تا با ارائه محصولات متنوع و اطلاعات فنی، شما را در انتخاب بهترین ابزار برشی همراهی کند.
